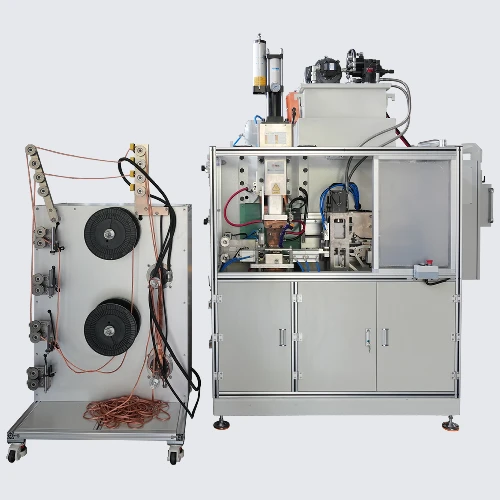

HFDB-660स्वयंचलित कॉपर वेणी क्रिमिंग आणि कटिंग मशीनकॉपर ब्रेडेड लवचिक कनेक्टर, कॉपर ब्रेड शंट्स आणि लवचिक इलेक्ट्रिकल कंडक्टर यांच्या स्वयंचलित प्रक्रियेसाठी डिझाइन केलेले आहे. हे स्वयंचलित फीडिंग, रेझिस्टन्स हीटिंग, एंड कॉम्पॅक्शन, स्क्वेअर फॉर्मिंग आणि कटिंग एका सिस्टममध्ये समाकलित करते.
पारंपारिक उत्पादनात, तांबे वेणी बहुतेक वेळा स्वहस्ते दिले जातात, वेगळ्या मशीनवर कॉम्पॅक्ट केले जातात आणि नंतर हाताने कापले जातात. परिणामी, ऑपरेटरच्या अनुभवानुसार तयार केलेली लांबी, शेवटची घनता आणि कॉम्पॅक्ट केलेले परिमाण बदलू शकतात. पुनरावृत्ती होणारी सामग्री हाताळणी आणि प्रक्रियांमध्ये पुनर्स्थित केल्याने अतिरिक्त त्रुटी देखील येऊ शकतात.
16-90 mm² तांब्याच्या वेण्यांच्या बॅच उत्पादनामध्ये या समस्या अधिक लक्षणीय होतात. ब्रेडेड तांबे मऊ आणि खरडण्याची शक्यता असल्यामुळे, अस्थिर फीडिंग किंवा क्लॅम्पिंग नंतरच्या पंचिंग, टर्मिनल जोडणे, वेल्डिंग किंवा अंतिम असेंब्लीवर परिणाम करू शकते.
HFDB-660 नियंत्रित परिस्थितीत कॉपर वेणी कॉम्पॅक्ट आणि कट करण्यासाठी मध्यम-फ्रिक्वेंसी रेझिस्टन्स हीटिंग आणि प्रोग्राम करण्यायोग्य दबाव नियंत्रण वापरते. उत्पादनाच्या सुसंगततेवर मॅन्युअल ऑपरेशनचा प्रभाव कमी करताना वेगवेगळ्या वैशिष्ट्यांमध्ये वारंवार तांबे वेणी उत्पादने तयार करणाऱ्या कारखान्यांसाठी मशीन योग्य बनवून, 64 पर्यंत प्रक्रिया कार्यक्रम संग्रहित केले जाऊ शकतात.
तुमची कॉपर वेणी क्रॉस-सेक्शन, वेणीची रचना किंवा तयार उत्पादनाचा आकार या श्रेणीबाहेर येत असल्यास, कृपया नमुने आणि रेखाचित्रे द्या. मशीन पॉवर, टूलिंग, फीडिंग मेकॅनिझम किंवा कटिंग स्ट्रक्चरला कस्टमायझेशन आवश्यक आहे की नाही हे HAIFEI मूल्यांकन करू शकते.
तुमची कॉपर वेणी रेखाचित्र पाठवा
हे मशीन कोणत्या उत्पादन समस्या सोडवते?
विभक्त प्रक्रियांमधील पुनरावृत्ती स्थिती कमी करते
स्वयंचलित कॉपर ब्रेड क्रिमिंग आणि कटिंग मशीन एका उत्पादन चक्रात फीडिंग, गरम कॉम्पॅक्टिंग, स्क्वेअर फॉर्मिंग आणि कटिंग एकत्र करते. यामुळे मशिनमधील सामग्रीचे हस्तांतरण कमी होते आणि प्रक्रिया सतत बॅच उत्पादनासाठी अधिक अनुकूल बनते.
कॉम्पॅक्टेड कॉपर वेणीच्या टोकांची सुसंगतता सुधारते
तांब्याची वेणी नैसर्गिकरित्या मऊ आणि लवचिक असते. जेव्हा फक्त कोल्ड प्रेसिंग किंवा मॅन्युअल फॉर्मिंग वापरले जाते, तेव्हा शेवटची रुंदी, जाडी आणि घनता वेगवेगळ्या भागांमध्ये बदलू शकते.
HFDB-660 मध्यम-फ्रिक्वेंसी रेझिस्टन्स हीटिंगला नियंत्रित दाबासह एकत्र करते, ज्यामुळे ब्रेडेड टोकाला एकच अनियंत्रित यांत्रिक प्रभाव प्राप्त होण्याऐवजी टूलिंगच्या आत हळूहळू कॉम्पॅक्ट केले जाऊ शकते.
कुशल ऑपरेटर्सवरील अवलंबित्व कमी करते
वेगवेगळ्या तांब्याच्या वेणीच्या वैशिष्ट्यांसाठी भिन्न हीटिंग वेळा, वर्तमान पातळी आणि दाब सेटिंग्ज आवश्यक आहेत. मशीन 64 पर्यंत प्रक्रिया कार्यक्रम संचयित करू शकते. उत्पादने बदलताना, ऑपरेटर प्रत्येक वेळी सुरुवातीपासून प्रक्रिया समायोजित करण्याऐवजी पूर्वी प्रमाणित केलेल्या पॅरामीटर्सची आठवण करू शकतात.
भविष्यातील उत्पादनासाठी इंटरफेस प्रदान करते-लाइन एकत्रीकरण
पीएलसी, रोबोट्स, कन्व्हेइंग सिस्टम आणि इतर उत्पादन युनिट्ससह सिग्नल संप्रेषणासाठी मशीन तीन प्रोग्राम करण्यायोग्य I/O आउटपुटसह सुसज्ज आहे.
हळूहळू स्वयंचलित कॉपर वेणी लवचिक कनेक्टर उत्पादन लाइन तयार करण्याची योजना आखत असलेल्या उत्पादकांसाठी, हे इंटरफेस भविष्यातील उपकरणांचे एकत्रीकरण सुलभ करू शकतात.
HFDB-660 तांब्याच्या वेण्यांवर प्रक्रिया कशी करते?
उत्पादन तपशील आणि निवडलेल्या प्रक्रिया सेटिंग्जवर अवलंबून, मशीन खालील मुख्य पायऱ्या पार पाडते.
तांबे वेणी आहार
गुंडाळलेली किंवा सतत तांबे वेणी सामग्री फीडिंग यंत्रणेत प्रवेश करते. मशीन प्रोग्राम केलेल्या उत्पादन चक्रानुसार सामग्रीला कॉम्पॅक्टिंग आणि कटिंग स्थितीत फीड करते.
फीडिंग यंत्रणा वेणीची रुंदी, जाडी, लवचिकता आणि कॉइल-फीडिंग पद्धतीशी जुळली पाहिजे.
01
मटेरियल पोझिशनिंग आणि क्लॅम्पिंग
तांब्याची वेणी प्रक्रिया करण्याच्या स्थितीत पोहोचल्यानंतर, ती क्लॅम्पिंग आणि टूलिंग सिस्टमद्वारे सुरक्षित केली जाते.
स्थिर स्थिती दबाव लागू करताना वेणी घसरण्यापासून प्रतिबंधित करते आणि तिरपे टोक, असमान रुंदी आणि सैल पट्ट्या कमी करण्यास मदत करते.
02
मध्यम-फ्रिक्वेंसी रेझिस्टन्स हीटिंग
मशीन 1,000 Hz मध्यम-फ्रिक्वेंसी आउटपुट वापरते आणि तीन हीटिंग टप्प्यांना समर्थन देते: प्रीहीटिंग, मुख्य हीटिंग आणि टेम्परिंग. मुख्य हीटिंग स्टेज दरम्यान, विद्युतप्रवाह उत्पादनाच्या आवश्यकतांनुसार वाढण्यासाठी किंवा कमी होण्यासाठी प्रोग्राम केला जाऊ शकतो, ज्यामुळे उष्णता इनपुट लागू केलेल्या दाबाशी अधिक प्रभावीपणे समन्वय साधू शकतो.
या प्रक्रियेचा हेतू केवळ सामग्री वितळण्यासाठी नाही. नियंत्रित रेझिस्टन्स हीटिंग आणि प्रेशर कॉम्पॅक्टवर लागू केले जाते आणि परिभाषित क्षेत्रामध्ये वेणीची रचना तयार होते.
03
प्रोग्राम करण्यायोग्य दबाव तयार करणे
मशीन जास्तीत जास्त 24,000 N ची कार्यरत शक्ती प्रदान करते आणि दहा प्रोग्राम करण्यायोग्य दाब चरणांना समर्थन देते.
वेणी क्रॉस-विभाग, वेणीची घनता आणि आवश्यक पूर्ण जाडी यानुसार वेगवेगळे दाब प्रोफाइल तयार केले जाऊ शकतात. हे अपुऱ्या दाबामुळे होणारे सैल टोक टाळण्यास मदत करते आणि जास्त दाबामुळे होणारे मितीय विकृती कमी करते.
04
स्थानबद्ध कटिंग
कॉम्पॅक्टेड विभाग तयार झाल्यानंतर, मशीन निर्दिष्ट प्रक्रियेनुसार तांब्याची वेणी कापते. परिणामी पंचिंग, टर्मिनल जोडणे, वेल्डिंग किंवा असेंब्लीसाठी योग्य असलेली अर्ध-तांब्याची वेणी आहे.
ग्राहकाच्या उत्पादनाच्या संरचनेनुसार वास्तविक प्रक्रिया क्रम, पूर्ण झालेली लांबी आणि डिस्चार्ज पद्धतीची पुष्टी करणे आवश्यक आहे. नमुना चाचणी पूर्ण होण्यापूर्वी निश्चित लांबीची सहनशीलता किंवा उत्पादन चक्र वेळेची हमी दिली जाऊ नये.
05
तांत्रिक तपशील
|
आयटम |
स्वयंचलित तांबे braids crimping आणि कटिंग मशीन |
|
उपकरणे मॉडेल |
HFDB-660 |
|
रेटेड ड्युटी सायकल |
50% |
|
ऑपरेटिंग वातावरण |
तापमान: 1~45 अंश, आर्द्रता: 35~90% |
|
इनपुट पॉवर सप्लाय |
तीन-फेज पाच-वायर 380±10%V, 50Hz |
|
ट्रान्सफॉर्मर क्षमता |
660KVA |
|
संकुचित हवा आवश्यकता |
0.6MPa पेक्षा जास्त किंवा बरोबर, 40μm फिल्टरेशन, प्रवाह दर 14.43L/चक्र |
|
थंड पाण्याची आवश्यकता |
0.2~0.3MPa, 40μm गाळण्याची प्रक्रिया किंवा पध्दती, प्रतिरोधकता 5 kΩ·cm पेक्षा जास्त किंवा समान, प्रवाह दर 50L/min |
|
सिलेंडर बोअर / इलेक्ट्रोड स्ट्रोक |
200 मिमी / 150 मिमी |
|
कमाल कामाचा दबाव |
24,000N |
|
कमाल प्राथमिक वर्तमान |
200A |
|
वर्तमान समायोजन श्रेणी |
0%~99% |
|
ट्रान्सफॉर्मर इन्सुलेशन वर्ग |
वर्ग एफ |
|
घशाची खोली |
280 मिमी |
|
कमाल दुय्यम शॉर्ट सर्किट-करंट |
120KA |
|
लोअर इलेक्ट्रोड आर्म डिफ्लेक्शन |
कमाल अंतर्गत. सिलेंडर दाब, इलेक्ट्रोड आर्म डिफ्लेक्शन < 0.1 मिमी |
|
कमाल कॉपर प्लॅटफॉर्म अंतर |
400 मिमी |
|
Mमध्ये आणि कमाल आकार |
16-90 मिमी² |
|
प्रति तास ऊर्जेचा वापर |
528 KVA |
कॉन्फिगरेशन
|
नाही. |
नाव |
ब्रँड |
मूळ |
|
1 |
सोलेनोइड वाल्व, एअर ट्रीटमेंट युनिट (एफआरएल) |
SMC |
जपान |
|
2 |
पाणी प्रवाह स्विच |
CATO |
चीन |
|
3 |
विशेष वेल्डिंग मुख्य सिलेंडर |
HAIFEI |
HAIFEI |
|
4 |
मध्यम वारंवारता वेल्डिंग ट्रान्सफॉर्मर |
HAIFEI, नॅनो अमोर्फस मटेरियल |
HAIFEI |
|
5 |
वेल्डिंग कंट्रोलर |
HAIFEI |
HAIFEI |
|
6 |
इन्व्हर्टर |
HAIFEI |
HAIFEI |
|
7 |
कमी-व्होल्टेज विद्युत उपकरणे |
OMRON/SCHNEIDER/Garnor |
जपान/फ्रान्स/स्वित्झर्लंड |
|
8 |
वायवीय घटक |
SMC |
जपान |
|
9 |
पीएलसी |
मित्सुबिशी |
जपान |
योग्य उत्पादने आणि अनुप्रयोग
HFDB-660 चा वापर खालील कॉपर ब्रेडेड लवचिक कंडक्टरच्या कॉम्पॅक्टिंग आणि कटिंगसाठी केला जाऊ शकतो:
1
स्विचगियर, वितरण कॅबिनेट आणि कमी-विद्युत उपकरणांसाठी कॉपर ब्रेडेड लवचिक कनेक्टर
2
कॉपर वेणी एअर सर्किट ब्रेकर्स, डिस्कनेक्टर आणि कॉन्टॅक्टर्ससाठी शंट करते
3
ट्रान्सफॉर्मर, रेक्टिफायर्स आणि उच्च-वर्तमान इलेक्ट्रिकल असेंब्लीसाठी लवचिक कनेक्शन
4
इलेक्ट्रिक वाहने आणि ऊर्जा-साठवण उपकरणांसाठी कॉपर ब्रेडेड लवचिक कंडक्टर
5
कंपन-ऊर्जेसाठी प्रतिरोधक लवचिक कनेक्शन-इलेक्ट्रॉनिक उपकरणे
6
अर्ध-तयार झालेल्या तांब्याच्या वेण्या ज्यांना पुढील पंचिंग, वेल्डिंग किंवा टर्मिनल जोडणे आवश्यक असते
वेगवेगळ्या उत्पादनांना प्रवाहकीय क्रॉस-विभाग, लवचिक लांबी, संक्षिप्त टोकाची जाडी, आणि तन्य शक्तीसाठी भिन्न आवश्यकता असतात.
अचूक मशीन निवडीसाठी, ग्राहकांनी "30 mm²" किंवा "50 mm²" सारखा नाममात्र क्रॉस-विभाग निर्दिष्ट करण्याऐवजी वास्तविक तांबे वेणी सामग्री प्रदान केली पाहिजे.
नमुना चाचणी आणि सानुकूलित प्रक्रिया
वर्कपीस मूल्यांकन
HAIFEI मानक HFDB-660 कॉन्फिगरेशन अनुप्रयोगाची पूर्तता करू शकते की नाही हे निर्धारित करण्यासाठी उत्पादन रेखाचित्रे, तांबे वेणी संरचना, तपशील श्रेणी आणि उत्पादन आवश्यकतांचे मूल्यांकन करते.
01
नमुना प्रक्रिया चाचणी
ग्राहकांना चाचणीसाठी वास्तविक तांब्याच्या वेणीचे साहित्य पाठवण्याचा सल्ला दिला जातो.
HAIFEI अभियंते हीटिंग पॅरामीटर्स, प्रेशर प्रोफाइल, टूलिंग स्ट्रक्चर आणि कटिंग परिणामांची पुष्टी करण्यासाठी चाचणी प्रक्रिया करतात. कॉम्पॅक्ट केलेले टोक सैल स्ट्रँड, विकृती आणि मितीय अस्थिरतेसाठी देखील तपासले जातात.
02
उपाय आणि टूलिंग पुष्टीकरण
नमुना-चाचणी परिणामांवर आधारित, HAIFEI मशीन कॉन्फिगरेशन, टूलिंग सेटची संख्या, चेंजओव्हर पद्धत, ऑटोमेशन इंटरफेस आणि उपयुक्तता आवश्यकतांची पुष्टी करते.
03
उत्पादन आणि फॅक्टरी स्वीकृती चाचणी
मशीन तयार केल्यानंतर, ग्राहकाची सामग्री सतत ऑपरेशन आणि नमुना प्रक्रियेसाठी वापरली जाते. चाचणी परिणाम दोन्ही पक्षांनी मान्य केलेल्या स्वीकृती निकषांनुसार रेकॉर्ड केले जातात.
04
स्थापना आणि ऑपरेटर प्रशिक्षण
HAIFEI मशिन इन्स्टॉलेशन, प्रोग्राम सिलेक्शन, टूलींग रिप्लेसमेंट, नियमित तपासणी, आणि असामान्य-स्थिती हाताळण्यासाठी मार्गदर्शन प्रदान करते.
05
प्रमाणपत्रे
ISO9001 गुणवत्ता व्यवस्थापन प्रणाली प्रमाणित, CE प्रमाणित, आंतरराष्ट्रीय मानकांशी सुसंगत.
आमचे भागीदार
आम्ही जगभरात 5,000 पेक्षा जास्त ग्राहकांना सेवा दिली आहे आणि आमच्या दीर्घकालीन भागीदारांमध्ये Tesla, BYD आणि Siemens यांचा समावेश आहे. Fortune 500 पेक्षा जास्त 50+ कंपन्या.
हायफेई ग्राहकांनी कारखान्याला भेट दिली
वारंवार विचारले जाणारे प्रश्न
प्रश्न: HFDB-660 प्रक्रिया कोणत्या तांब्याच्या वेणी आकारात करू शकते?
A: मानक प्रक्रिया श्रेणी 16-90 mm² आहे. वास्तविक प्रक्रियाक्षमता देखील वेणीची रुंदी, वैयक्तिक वायर व्यास, वेणीची घनता आणि आवश्यक कॉम्पॅक्ट केलेल्या परिमाणांवर अवलंबून असते.
प्रश्न: मशीन टिन-प्लेट केलेल्या तांब्याच्या वेण्यांवर प्रक्रिया करू शकते का?
उ: नमुना चाचणी आवश्यक आहे. कथील कोटिंग संपर्क प्रतिकारशक्ती आणि गरम प्रक्रियेवर परिणाम करू शकते, त्यामुळे बेअर-तांब्याच्या वेण्यांसाठी वापरलेले पॅरामीटर्स थेट लागू केले जाऊ नयेत.
प्रश्न: ब्रेड क्रॉस-विभाग बदलताना प्रोग्राम स्विच करणे पुरेसे आहे का?
A: मशीन 64 पर्यंत प्रक्रिया कार्यक्रम संचयित करू शकते. तथापि, उत्पादन तपशील बदलण्यासाठी कॉम्पॅक्टिंग-टूल रिप्लेसमेंट, फीडिंग-सिस्टम समायोजन आणि कटिंग-पोझिशन रिकॅलिब्रेशन देखील आवश्यक असू शकते.
प्रश्न: ग्राहकांच्या गरजेनुसार तयार केलेली लांबी सेट केली जाऊ शकते का?
उ: कटिंग सोल्यूशन आवश्यक उत्पादनाच्या लांबीनुसार डिझाइन केले जाऊ शकते. फीडिंग स्ट्रक्चर आणि अचूकतेच्या आवश्यकतांची पुष्टी झाल्यानंतरच विशिष्ट लांबीच्या श्रेणी आणि सहिष्णुता प्रकाशित किंवा हमी दिली जावी.
प्रश्न: कॉम्पॅक्टिंग आणि कटिंगनंतर अतिरिक्त प्रक्रिया आवश्यक आहेत का?
उत्तर: हे तयार उत्पादनावर अवलंबून असते. बोल्ट असेंबलीसाठी डिझाइन केलेल्या कॉपर ब्रेडेड लवचिक कनेक्टरना सामान्यतः अतिरिक्त पंचिंग, टर्मिनल जोडणे किंवा वेल्डिंग आणि पूर्ण-उत्पादन तपासणी आवश्यक असते.
प्रश्न: कोटेशनची विनंती करण्यापूर्वी नमुने पाठवावेत का?
उ: रेखांकनांमधून प्रारंभिक समाधानाचे मूल्यमापन केले जाऊ शकते, परंतु मशीन आणि टूलिंग अंतिम होण्यापूर्वी वास्तविक सामग्रीचे नमुने घेण्याची शिफारस केली जाते. कॉपर वेणीची लवचिकता आणि ब्रेडिंग स्ट्रक्चर थेट फीडिंग आणि कॉम्पॅक्टिंग कार्यक्षमतेवर परिणाम करते.
प्रश्न: मशीनला स्वयंचलित उत्पादन लाइनमध्ये समाकलित केले जाऊ शकते?
उ: होय. मशीन प्रोग्राम करण्यायोग्य I/O ने सुसज्ज आहे आणि प्रकल्पाच्या गरजेनुसार PLC, रोबोट्स, कन्व्हेइंग सिस्टम आणि इतर प्रक्रिया युनिट्सशी कनेक्ट केले जाऊ शकते.
तांबे वेणी प्रक्रिया उपाय मिळवा
मॅन्युअल कॉम्पॅक्टिंग आणि कटिंग यापुढे तुमच्या उत्पादन आवश्यकता पूर्ण करू शकत नसल्यास किंवा पूर्ण लांबी, कॉम्पॅक्ट केलेली जाडी आणि शेवटची घनता बॅचमध्ये बदलत असल्यास, HAIFEI ला तुमचे कॉपर वेणीचे नमुने, तयार-उत्पादन रेखाचित्रे आणि उत्पादन आवश्यकता पाठवा.
HFDB-660 तुमच्या उत्पादनासाठी योग्य आहे की नाही हे निर्धारित करण्यासाठी आमचे अभियंते मटेरियल क्रॉस-सेक्शन, ब्रेडिंग स्ट्रक्चर, कॉम्पॅक्ट केलेले परिमाण आणि डाउनस्ट्रीम प्रोसेसिंग आवश्यकतांचे मूल्यांकन करतील. त्यानंतर आम्ही योग्य टूलिंग, नमुना-चाचणी प्रक्रिया आणि ऑटोमेशन कॉन्फिगरेशनची शिफारस करू शकतो.
